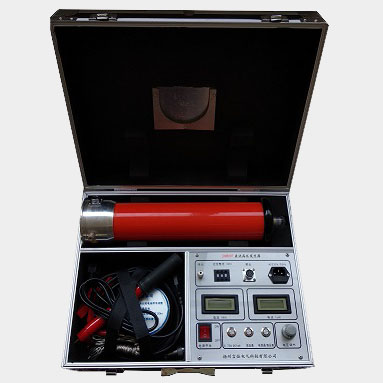

广东体育彩票走势图 www.qzoko.icu   直流高壓發生器提供直流高壓源,是專門用來檢測電力器件的電氣絕緣強度和走漏電流。 直流高壓發生器是依據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求,最新研討、規劃、制造的,是新時代產品,直流高壓發生器具有多種維護功用,如:低壓過流、低壓過壓、高壓過流、高壓過壓、零位維護、不接地維護等。毛病取樣選用專用的傳感器,動作時刻為納秒級,光隔離元件也為納秒級,動作時刻一般在10微秒可完全關斷直流主回路,然后最大的維護了儀器不受損害。在日常的使用中,直流高壓發生器又是怎么接線。

  1、首要查看直流高壓發生器的操作箱和倍壓筒是否無缺和清潔,AC220V電源線和銜接電纜不該斷路或短路。

  2、將操作箱和倍壓筒用專用電纜銜接好,并留有足夠安全的距離。然后,與試品避雷器或許其它負載相連,一起,還應將放電棒接地線銜接好。

  3、查看全部電路連線,并確認無誤后,進行下述空載實驗。

  4、將直流高壓發生器的電源開關置于“分”方位,將高壓輸出調理旋鈕逆時針旋到底,合上電源開關,表頭有顯現,按合閘按鈕,聽見“啪”聲,表明繼電器合上,并有細微振動聲,順時針緩緩調理輸出旋鈕,調至所需電壓值。假如需要使用過流、過壓維護功用,請將過流、過壓維護調理旋鈕置于相應方位。




  過壓維護功用:當用戶在做實驗時為了保證該機不被損壞,當負載電壓超越該機額外輸出電壓時,避免過電壓損壞設備,可選用過壓維護來避免這種狀況發作。首要按要求進行接線后,將試品斷開,空載升壓至所需維護電壓值,緩慢調理過壓維護旋鈕,一直到該機發生維護,當直流高壓發生器過壓指示燈亮,然后將輸出調理旋鈕歸零,關掉電源,放電后進行試品連結,再進行升壓實驗。

  過流維護功用:當用戶在做實驗時,為了保證該機不被損壞,當負載電流超越該機額外輸出電流時,這時過流維護動作,高壓無輸出,一起過流指示燈亮。這時應關掉高壓和電源開關,查清原因后再進行實驗。

  0.75U1mA鍵使用:在做氧化鋅避雷器實驗時,當高壓電流到達1mA時,右邊電壓表頭值為U1mA,按下0.75U1mA鍵,左面的電壓表頭馬上回憶0.75U1mA值,然后逆時針調理調壓旋鈕,使2個表頭電壓值相等,此刻,毫安表的顯現值即為0.75U1mA電壓下的走漏電流

  5、空載實驗通過后,即可進行試品的直流耐壓和走漏電流實驗.按慣例高壓實驗程序進行,假如維護動作后還需要再次升壓,必須先斷開電源,再重復以上過程才行。

  6、當進行容性負載實驗時,由于電容的充電過程,升壓速度不能快,避免輸出電壓超越額外值,使試品損壞。

  7、實驗結束,務必將直流高壓發生器的高壓輸出調理旋鈕退回零位,切斷電源,等高壓位降低一些后,用放電棒將殘存電荷放盡,才能撤除實驗接線。
